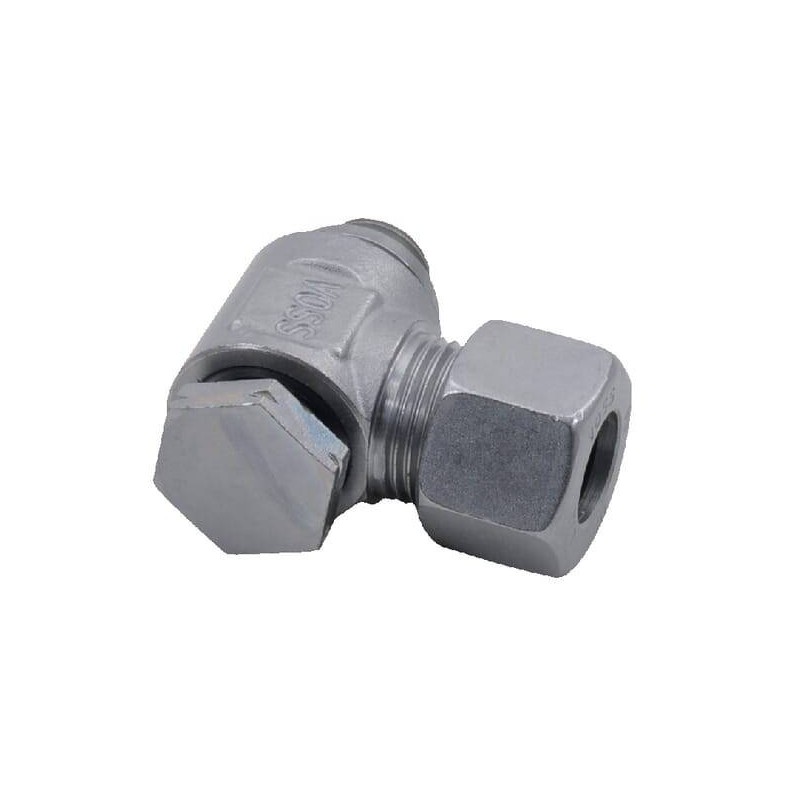

Coude VOSS WES12SRK38

Description

ANGLE : 90 °

Avantages : Faible risque de fuite

Caractéristiques : Multiple résistance à la corrosion

Description détaillé : Raccord-union équerre simple mâle WEV- BSPT

DIAMÈTRE DE FILETAGE DU RACCORD N°1 : 3/8 Inch

DIAMÈTRE DE FILETAGE RACCORD N°2 : M20

DIAMÈTRE DE TUYAU : 12 mm

Diamètre intérieur : 8 mm

DIAMÈTRE RACCORD N°2 : 12 mm

DISTANCE DU CENTRE À L’EXTRÉMITÉ DU RACCORD : 38 mm

DISTANCE DU CENTRE À L’EXTRÉMITÉ DU RACCORD N°2 : 20 mm

Domaine d’application : flexible hydraulique Conduites hydrauliques

Forme : Coude

HAUTEUR DU CORPS : 22 mm

Informations techniques : Disponible en acier inoxydable sur demande

KLONGUEUR DU FILETAGE DU RACCORD N°1 : 12 mm

NORME DIN : 2353 228 3852 2401

NORME ISO : 228

PARTICULARITÉS : À relier directement avec une bague de tuyau métrique ou un raccord prémonté

PAS DE VIS RACCORD N°2 : 1,5 mm

PRESSION DE SERVICE MAXIMALE : 630 bar

S2RACCORD N°1, TAILLE DE CLÉ : 24 mm

SÉRIE : S

TAILLE DE CLÉ DE RACCORDEMENT N°2 : 22 mm

TRAITEMENT DE SURFACE : Zinc Nickel

TYPE DE FILETAGE DU RACCORD N°1 : BSP

TYPE DE FILETAGE RACCORD N°2 : Métrique

TYPE DE RACCORD N°2 – MÂLE/FEMELLE : Femelle
